Les Cotations

Message par archislem le Lun 6 Déc - 1:01

Les Cotations


Pour rendre un dessin compréhensible, il doit être accompagné de cotes indiquant les dimensions de manière lisible. Ces indications ne correspondent pas aux dimensions effectives du dessin, mais elles donnent les mesures réelles des éléments représentés à l'échelle sur le plan.
Un dessin coté présente les avantages suivants:
  • - Il donne la simple lecture et une idée précise de la grandeur réelle de l'objet ou de l'ouvrage représentant ses différents éléments.

  • - S'il est bien coté, en tenant compte des nécessités et des modalités de l'exécution, il prépare et facilite la tâche de l'exécution.


La figuration de la cotation sur un dessin comporte:

-La ligne de cote: elle est généralement droite et parallèle à l'intervalle à mesurer.
-Les traits de référence perpendiculaire à elles et correspondant à l'intervalle à mesurer.
-Les limites de cote: elles doivent être indiquées aux intersections des lignes de cotes et des traits de référence par des points ou des flèches.
-Les chiffres de cote: ils doivent toujours se lire horizontalement ou verticalement à droite. Ils expriment la dimension de l'intervalle mesuré. La ligne d'écriture du chiffre est toujours parallèle à la ligne de cote.

On a deux types de cotations: extérieures et intérieures.

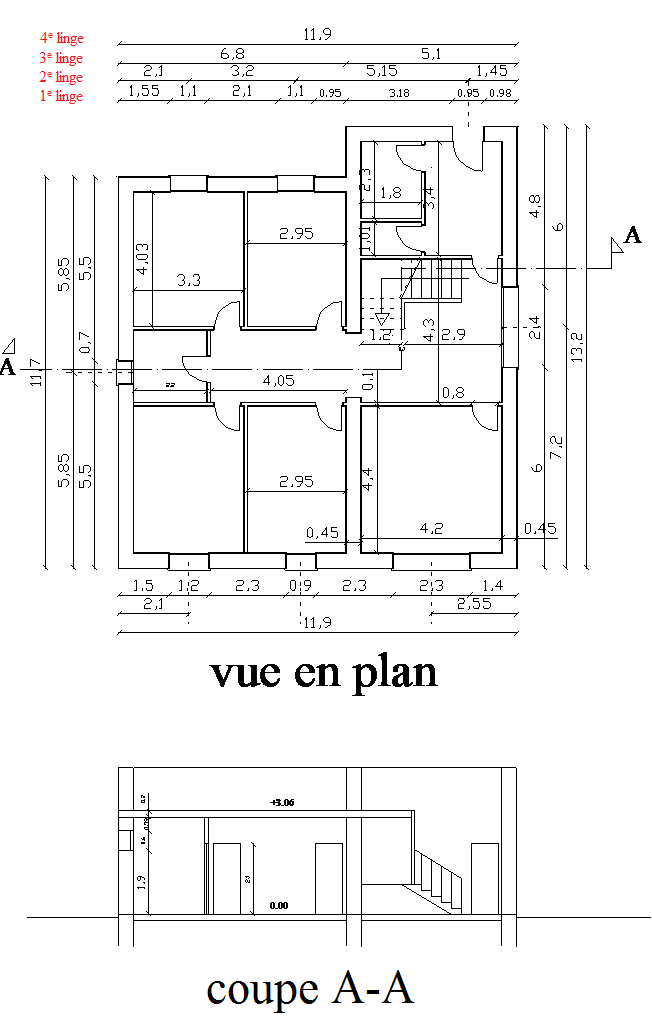

Les cotations extérieures: Les dessins, en particulier ceux servant à l'exécution, doivent comporter les lignes de coté extérieures situées selon l'ordre suivant:
- 1e ligne: largeur des baies et des trumeaux.
- 2e ligne: cotes d'axe en axe des baies.
- 3e ligne: cote des décrochements de la façade.
- 4e linge: cote totale ou générale.

Dans les cotations extérieures :
• Respecter l'ordre successif des lignes de cote (1,2,3,4). La ligne de cote n°1 étant la plus proche du dessin.
• Inscrire une seule fois par niveau, la largeur et la longueur totale du bâtiment.
• Les lignes n°2 (cotes des entre-axes des baies) n’apparaissent pas toujours sur les plans d'architecture.

Les cotations intérieures : elles révèlent:
- Les dimensions intérieures des pièces.
- Les épaisseurs des murs et des cloisons (à inscrire une fois par façade ou pan de mur).
- Largeur des portes intérieures.
- Cotations des niveaux.

Dans les cotations intérieures :
• Aligner au maximum les lignes de cote.
• Lorsque deux pièces voisines ont en commun une même dimension (longueur ou largeur), on cotera celle-ci une seule fois.
• Préciser les largeurs des portes.
• Préciser le nom des pièces.

L'emplacement des cotes dans le dessin doit être fait soigneusement. D'une part leur lecture doit être facile. Il faut essayer de les regrouper ensemble afin de donner plus de place pour d'autres informations nécessaires dans le dessin. Les cotes groupées sont situées près des murs pour laisser les milieux d'espaces libres.
Outre la cotation ordinaire où l'on met les chiffres correspondants aux éléments mesurés au-dessus des lignes de cotes.

L'unité de mesure:
On utilise le mètre pour les dimensions supérieures au mètre (avec deux chiffres après la virgule) et le centimètre pour les dimensions inférieures au mètre.


_____Architecture Tlemcen_____


"وقل ربي زدني علما"



-----لا تنسونا بدعاء الخير-----

archislem
Admin
Admin

Masculin
Nombre de messages : 741
Age : 30
Localisation : tlemcen
Emploi/loisirs : architecte/enseignant
Université : UNIV TLEMCEN
Réputation : 16
Points : 299
Date d'inscription : 05/05/2008

Voir le profil de l'utilisateur http://archtlm.1fr1.net

Revenir en haut Aller en bas

Re: Les Cotations

Message par archicad le Lun 20 Déc - 15:34

pour le dessin a main levée l'echelle a suivre est le 1/200 ?

archicad
Archi_blanc
Archi_blanc

Masculin
Nombre de messages : 2
Age : 24
Localisation : tlamcen
Emploi/loisirs : pilotage
Université : université abou bekr belkair-faculté des sciences de l’ingénieur-d’épatement d’architecture
Réputation : 0
Points : 2
Date d'inscription : 07/12/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Les Cotations

Message par rosa le Sam 15 Jan - 0:10

merci bcp

rosa
Archi_bleu
Archi_bleu

Féminin
Nombre de messages : 11
Age : 24
Localisation : mosta
Emploi/loisirs : etudiante
Université : abdelhamid ibn badisse mosta

Réputation : 0
Points : 19
Date d'inscription : 12/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Les Cotations

Message par epsilon le Dim 16 Jan - 0:18

Merci infiniment...
