comment calculer la surface d'une forme irrugulière

Message par archislem le Jeu 7 Aoû - 16:01

Pour NABILARCHI

pour calculer la surface d'une forme irrégulière manuellement la méthode la plus simple est en découpant notre surface en forme géométrique simple facile à calculer par exemple en triangle, rectangle...

elle n’est pas très précise mais en peut l'utiliser !!
Comme il est indiqué dans la figure ci-dessous.



Et si tu as d'autre question !! N’hésiter pas, on y la pour vous répondre dans la mesure de possible.
!!! cheers cheers !!!

_____Architecture Tlemcen_____


"وقل ربي زدني علما"



-----لا تنسونا بدعاء الخير-----

archislem
Admin
Admin

Masculin
Nombre de messages : 741
Age : 30
Localisation : tlemcen
Emploi/loisirs : architecte/enseignant
Université : UNIV TLEMCEN
Réputation : 16
Points : 299
Date d'inscription : 05/05/2008

Voir le profil de l'utilisateur http://archtlm.1fr1.net

Revenir en haut Aller en bas

Re: comment calculer la surface d'une forme irrugulière

Message par archislem le Jeu 7 Aoû - 19:02

pour l'agrandissement des formes irréguliers on utilise généralémént la méthode de quadrillage (c.à.d) :
1-dessiner un quadrillage dans le dessin avec un module choisi (par ex. de 1; 5, 10cm,... ).
2-redessiner le quadrillage avec un module dans la proportion souhaitée par ex. ( x 2 , x 3 , x 5 , x 10...)
3-raporter sur le 2ème quadrillage les points de division.
4-il suffit de relier entre eux les points de division pour obtenir la forme dans la taille souhaitée. (soit à la main levée , soit à laide d'une trace courbe).

par exemple pour une forme avec un ech. de 1/500
si on choisis un quadrillage de 1 cm

1cm ------ 1/500 (0.002)
? ------ 1/100 (0.01)

? = (1 x 0.01) / 0.002 = 5 cm

donc on doit tracé un quadrillage de 5 cm.

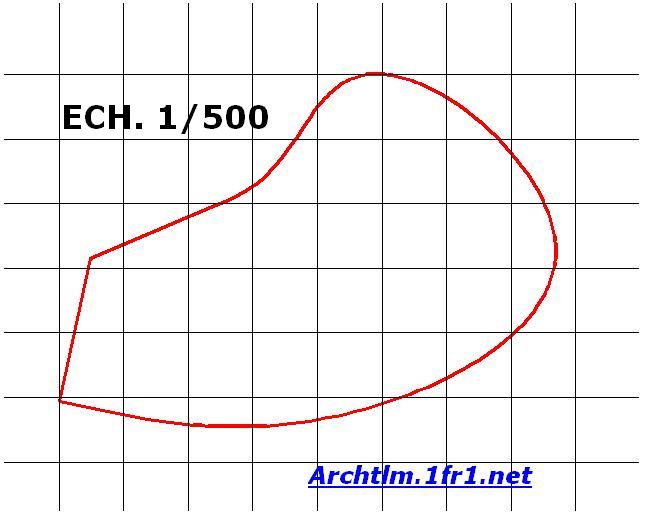

on trace un quadrillage de 1cm dans le plan de 1/500

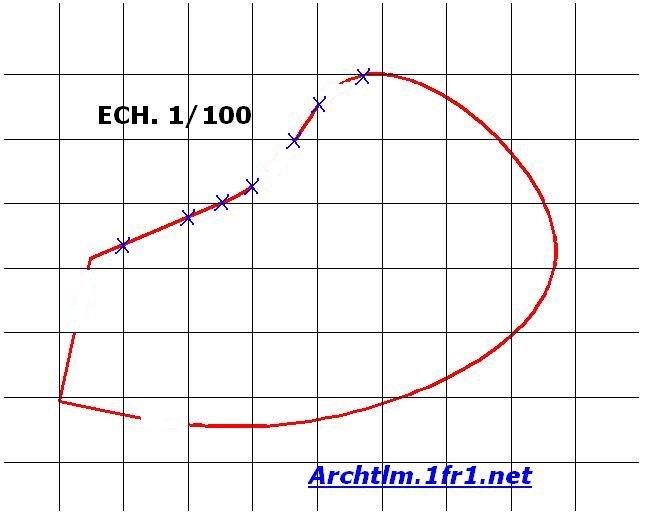

en suite on trace un quadrillage de 5cm dans le plan de 1/100
et on raporte les points de division et en les relie.



_____Architecture Tlemcen_____


"وقل ربي زدني علما"



-----لا تنسونا بدعاء الخير-----

archislem
Admin
Admin

Masculin
Nombre de messages : 741
Age : 30
Localisation : tlemcen
Emploi/loisirs : architecte/enseignant
Université : UNIV TLEMCEN
Réputation : 16
Points : 299
Date d'inscription : 05/05/2008

Voir le profil de l'utilisateur http://archtlm.1fr1.net

Revenir en haut Aller en bas

Re: comment calculer la surface d'une forme irrugulière

Message par nabilarchi le Sam 9 Aoû - 14:47

merci bcoup archislem pour les explication j'ai bien compris. mais toujour avec la forme irrégulier.est ce que on peut faire la structure d'une forme irrégulier.cette anée je serai au 3eme année et je veu bien comprendre les forme irrégulier avant la rentrer et merci bcoup

nabilarchi
Archi_vert
Archi_vert

Féminin
Nombre de messages : 48
Age : 27
Localisation : tlemcen
Emploi/loisirs : dessin
Université :
abou bakr balkaid tlemcen
Réputation : 2
Points : 27
Date d'inscription : 07/08/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: comment calculer la surface d'une forme irrugulière

Message par archislem le Dim 10 Aoû - 17:32

salam!! de rien

oui beinsur qu'on peut faire la structure des formes irrégulières, et pour cela il faut pas que tu inferme sur la structure en poteau-poutre, cherche aussi à travailler avec les deffirents structures.

et puiske je vois ke tu aime bcp les structure irrégulière, je te demande de faire attention au piège des formes irrégulère : c vrais elle et belle la forme irrégulière mais il faut qu'elle sera justifié.

bon courage!!!!!! cheers cheers

_____Architecture Tlemcen_____


"وقل ربي زدني علما"



-----لا تنسونا بدعاء الخير-----

archislem
Admin
Admin

Masculin
Nombre de messages : 741
Age : 30
Localisation : tlemcen
Emploi/loisirs : architecte/enseignant
Université : UNIV TLEMCEN
Réputation : 16
Points : 299
Date d'inscription : 05/05/2008

Voir le profil de l'utilisateur http://archtlm.1fr1.net

Revenir en haut Aller en bas

Re: comment calculer la surface d'une forme irrugulière

Message par ahed le Sam 31 Oct - 21:22

THANKS
